因ESD产生的原因及其放电的方式不同，ESD目前大体上被分为下列四类:

　　(1) 人体放电模型 (Human-Body Model, HBM)

　　(2) 机器放电模型 (Machine Model, MM)

　　(3) 元件充电模型 (Charged-Device Model, CDM)

　　(4) 电场感应模型 (Field-Induced Model, FIM)

　　下面是四类静电放电现象详加说明，并比较各类放电现象的电流大小

　　1 人体放电模型 (Human-Body Model, HBM) :

　　人体放电模型(HBM)的ESD是指因人体在地上走动摩擦或其他因素在人体上已累积了静电，当此人去碰触到IC

　　时，人体上的静电便会经由IC的脚(pin)而进入IC内，再经由IC放电到地去，如图2.1-1(a)所示。此放电的过程会在短到几百毫微秒(ns)的时间内产生数安培的瞬间放电电流，此电流会把IC内的元件给烧毁。不同HBM静电电压相对产生的瞬间放电电流与时间的关系。对一般商用IC的2-KV ESD放电电压而言，其瞬间放电电流的尖峰值大约是1.33 安培。

　　2 机器放电模型 (Machine Model, MM)

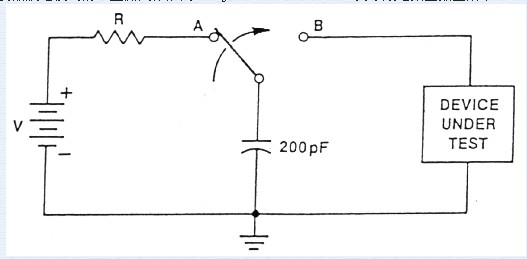

　　机器放电模型的ESD是指机器(例如机械手臂)本身累积了静电，当此机器去碰触到IC时，该静电便经由IC的pin放电。

　　3 元件充电模型 (Charged-Device Model, CDM)

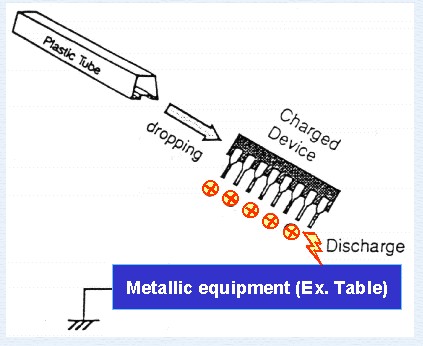

　　此放电模式是指IC先因摩擦或其他因素而在IC内部累积了静电，但在静电累积的过程中IC并未被损伤。此带有静电的IC在处理过程中，当其pin去碰触到接地面时，IC内部的静电便会经由pin自IC内部流出来，而造成了放电的现象。

　　4 电场感应下面(Field-Induced Model, FIM)

　　此FIM模型的静电放电发生是因电场感应而起的。当IC因输送带或其他因素而经过一电场时，其相对极性的电荷可能会自一些IC脚而排放掉，等IC通过电场之后，IC本身便累积了静电荷，此静电荷会以类似CDM的模式放电出来。
