ESD是指具有不同静电电位的物体互相靠近或直接接触引起的电荷转移，ESD测试是目前电路设计中需要考虑到的重要环节。

　　ESD测试常见的测试方式：接触放电和空气放电，这篇文章主要和大家讨论下接触放电测试的方法和标准要求。

　　1、放电对象:金属端子(如AUX端子，VIDEO端子，FM端子外导体，所有的螺钉，裸露在外的金属板等)、可导电的表面(如喷有金属漆的JOG,面板等)、水平金属板、垂直金属板(在对垂直金属板进行放电时，应将被测机器的不同侧面(上，下，左，右)放置在距离垂直金属板10CM的位置，然后各对垂直金属板放电10次;对水平金属板放电时，被测机器处于正常摆放位置即可。

　　2、放电等级:土4KV在土4KV接触放电合格的情况下，还需进行土2KV等低级别的接触放电，如果仍然合格，才可判定为合格)。

　　3、判断标准: B级，即在测试过程中允许出现功能性、显示紊乱，但在暂停测试后短时间内可自行(在无人为的干预的情祝下)恢复正常的工作状态。

　　4、放电方法:

　　a、放电导线与枪头同时放在被测端子(表面)上， 进行连续放电，放电间隔时间应不少于1秒;

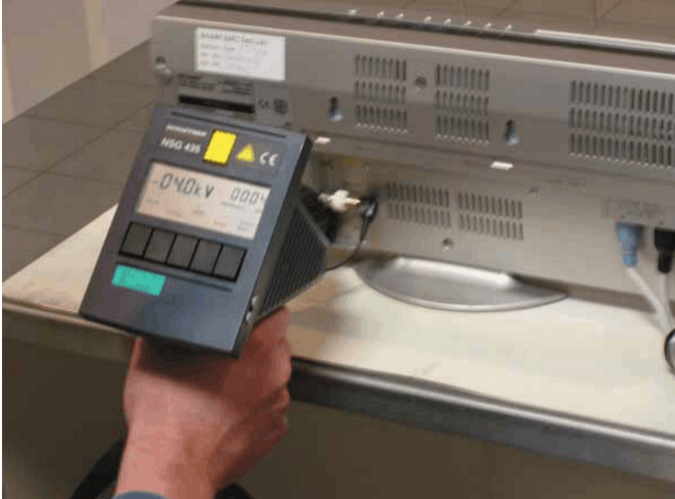

　　b、先用枪头对被测端子(表面)放电，然后将枪头移开，再用放电导线对被测端子(表面)的电荷导入大地。重复10次。如图1.1所示如a,b两种测试方法的结果不同，应以恶劣的结果为准。

　　5、测试模式: CD/DVD/MD/TAPE playback,FM recieving
